电容器的特性定义了其温度、额定电压和电容范围，以及其在特定应用中的用途。 电容器的特性和规格种类繁多，阅读印在电容器本体上的信息有时会令人难以理解，尤其是当使用颜色或数字编码时。
每个电容器家族（如陶瓷、电容薄膜、塑料或电解电容）都有其独特的特性和识别系统，有些系统易于理解，而有些则使用误导性的字母、颜色或符号。
要弄清标签所示的电容器特性，最好的方法是首先确定该电容器属于哪种家族，然后再根据该家族的标识方式来解读具体特性。
即使两个电容器具有完全相同的电容值，它们的额定电压也可能不同。如果用额定电压较低的电容器替换额定电压较高的电容器，则可能因电压过高而损坏额定电压较低的电容器。

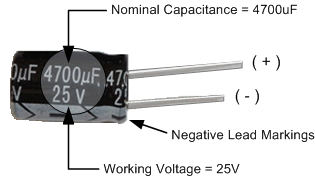

此外，我们从上一个教程了解到，对于极性电解电容，其正极引脚必须接到电路的正极，负极引脚必须接到电路的负极，否则也可能造成损坏。因此，用与原规格完全相同类型的电容器来替换旧的或损坏的电容器，总是最安全的做法。下面给出了一个电容器标记的示例。
电容器特性
Capacitor Characteristics
电容器与其他电子元件一样，具有一系列定义其温度、额定电压和电容范围以及在特定应用中用途的特性。这些电容器特性总是可以在制造商提供的数据手册中找到，下面仅列出其中一些更重要的。
电容器特性——标称电容（C）
Capacitor Characteristics – Nominal Capacitance, (C)
标称电容值 C 是所有电容器特性中最重要的一项。该值以皮法（\mathrm{pF}）、纳法（\mathrm{nF}）或微法（\mu\mathrm{F}）为单位，并通常以数字、字母或彩色环印刻在电容器本体上。
电容值会随电路频率（Hz）和环境温度的变化而改变。较小的陶瓷电容器标称电容可低至 1\,\mathrm{pF}，而较大的电解电容器标称电容可达 1\,\mathrm{F}。
所有电容器都有一个宽容度（Tolerance）等级，对于铝电解电容，该值可从 -20% 到 +80% 不等，影响其实际电容值。电容值的选择由电路结构决定，但电容器侧面标出的值不一定就是其实际值。
电容器特性——额定工作电压（WV）
Capacitor Characteristics – Working Voltage, (WV)
额定工作电压定义了在不发生故障的前提下，电容器在其使用寿命内可连续承受的最大直流或交流电压。通常，印在电容器外壳上的额定电压指的是其直流工作电压（WVDC）。
直流电压和交流电压的额定值通常不同，因为交流电压所指的是有效值，而非峰值——峰值比有效值大约 1.414 倍。此外，规定的直流工作电压仅在一定温度范围内有效，通常为 -30\,^\circ\mathrm{C} 至 +70\,^\circ\mathrm{C}。
任何超过其额定直流电压的电压，或过高的交流纹波电流，都可能导致电容器失效。因此，电容器在较低温度环境下、并在其额定电压范围内工作时，其使用寿命更长。常见的直流工作电压有 10\,\mathrm{V},\;16\,\mathrm{V},\;25\,\mathrm{V},\;35\,\mathrm{V},\;50\,\mathrm{V},\;63\,\mathrm{V},\;100\,\mathrm{V},\;160\,\mathrm{V},\;250\,\mathrm{V},\;400\,\mathrm{V},\;1000\,\mathrm{V},并印刻在电容器本体上。
电容器特性——宽容度（±%）
Capacitor Characteristics – Tolerance, (±%)
与电阻器类似，电容器也有一个宽容度等级，低于 100\,\mathrm{pF} 的低值电容器通常以绝对值（ ±\mathrm{pF}）表示，而高于 100\,\mathrm{pF} 的电容器则以百分比（±％）表示。
宽容度表示实际电容值相对于标称值允许的偏差范围，可从 -20% 到 +80% 不等。例如，一个标称 100\,\mu\mathrm{F} 且宽容度为 \pm20\% 的电容器，其实际电容可在 80\,\mu\mathrm{F}\ \text{至}\ 120\,\mu\mathrm{F}范围内波动，仍被视为合格。电容器的宽容度通常通过彩色环或字母来表示，其中最常见的宽容度为 \pm5\% 或 \pm10\%，但某些塑料薄膜电容可低至 \pm1\%。
电容器特性——泄漏电流
Capacitor Characteristics – Leakage Current
电容器内部用于隔离导电极板的介质并非完美绝缘体，在恒定电源电压作用下，板上电荷产生的强电场会使极微小的电流通过介质“漏泄”而流过。
这种量级在纳安（\mathrm{nA}）范围内的小直流电流称为电容器的泄漏电流。泄漏电流源于电子通过介质本身、绕过其边缘或沿引脚路径穿过绝缘层，若在断电后长时间存在，将使电容器完全放电。
当泄漏极低（如薄膜或箔式电容）时，通常称为绝缘电阻（ R_{p}），可等效为一个大阻值与电容器并联；而当泄漏电流较高（如电解电容）时，则直接称为“泄漏电流”，此时电子通过电解质流动。
泄漏电流是放大器耦合电路或电源电路中的一个重要参数。对于耦合或储能应用，最好选择四氟乙烯（Teflon）或其他塑料电容（聚丙烯、苯乙烯等），因为介电常数越低，其绝缘电阻越高。
另一方面，钽电解和铝电解电容虽可提供很高的电容值，但绝缘电阻差，泄漏电流也很大（典型值约为每微法 \displaystyle \mathrm{\mu F} 产生 \displaystyle 5\text{–}20\,\mu A），因此不适用于储能或信号耦合。此外，铝电解电容的泄漏电流还会随温度升高而增加。
电容器特性——工作温度（T）
Capacitor Characteristics – Working Temperature, (T)
温度变化会影响电容器内部介质的性能，从而改变电容值。如果空气或周围环境温度过高或过低，电容器的电容值可能发生显著变化，进而影响电路的正常工作。大多数电容器的正常工作温度范围为
其额定电压通常仅在工作温度不超过
时保证有效，尤其是对于塑料膜电容而言。
一般而言，对于电解电容器（尤其是铝电解电容器），当温度超过+85\,^\circ\mathrm{C}时，电解液可能因蒸发而损失，电容器本体（尤其是小体积封装）可能因内部压力增大而变形甚至发生泄漏；而在低温（低于约 -10\,^\circ\mathrm{C}）时，电解质凝胶会冻结，导致电容器无法正常使用。
温度系数
Temperature Coefficient, TC 电容器的温度系数是指其电容值在规定温度范围内的最大变化量。温度系数一般有两种表达方式：
线性表示：以“每摄氏度百万分之一”为单位，记为 \mathrm{ppm}/^\circ\mathrm{C}；
百分比表示：在某一温度区间内的百分比变化。
一些电容器属于非线性（Class 2）电容，随温度升高其电容值增大，其温度系数用带正号的“P”表示。例如
另一些电容器随温度升高其电容值减小，其温度系数用带负号的“N”表示。例如
还有些电容器在一定温度范围内电容值基本恒定，温度系数为零，标记为 “NPO”。此类电容（如云母电容或聚酯电容）通常称为 Class 1 电容。
大多数电容器，尤其是电解电容，在高温时会损失电容值，但市面上也有温度补偿型电容，其温度系数范围可达
此外，可将一只正温度系数电容与一只负温度系数电容串联或并联，使两者的温度效应在某一温度区间内相互抵消。温度系数电容的另一种有用应用是用来抵消电路中其他元件（如电感或电阻）随温度变化而产生的特性漂移。
电容器极性（Polarization）
电容器极性通常指电解电容器，尤其是铝电解电容器的电气连接方式。大多数电解电容器都是极性元件，即其端子必须按正确的极性连接：正极接正极（+ 对应 +），负极接负极（- 对应 -）。
错误的极性连接会导致电容器内部的氧化层击穿，使极大的电流流经器件并造成损坏。
大多数电解电容器在其外壳一侧都会清晰地用黑色条纹、带状标记、箭头或倒角标示其负极端子，以防止在连接直流电源时接反。
一些较大容量的电解电容器，其金属外壳本身即与负极端子相连；但对于高压型电解电容，为了安全，其金属外壳会作绝缘处理，并将电极引出到独立的鳄口或螺钉端子上。
此外，在将铝电解电容用于电源平滑（滤波）电路时，应注意避免使直流峰值电压与交流纹波电压之和
形成反向电压，从而损坏电容器。
电容器特性——等效串联电阻 (ESR)
Equivalent Series Resistance, (ESR)
等效串联电阻（Equivalent Series Resistance，ESR）是指电容器在高频下的交流阻抗，包含以下各部分在特定频率和温度下的电阻：
介质材料的电阻
引线的直流电阻
介质连接处的直流电阻
电容器极板的电阻
在某种程度上，ESR 与并联在电容器两端、表现为纯电阻（无容抗或感抗）的绝缘电阻恰好相反。理想电容器只有电容特性，而 ESR 则被等效为与电容器串联、通常小于 0.1\,\Omega的纯电阻（因此称为“等效串联电阻”），且 ESR 随频率变化，是一个动态量。
由于 ESR 决定了电容器等效串联电阻的能量损耗，因此也决定了电容器在功率电路和开关电路中的总体 I^2R
发热损耗。
ESR 较高的电容器，由于其较长的充放电 RC 时间常数，对电路的充放电能力较弱。随着电解质挥发，电解电容器的 ESR 会随时间增大。对于滤波应用，可选用 ESR 非常低的电容器，以获得更好的性能。
最后需要注意的是，电容值小于 0.01\,\mu\mathrm{F}的电容器对人体一般不会造成危险；但当电容值超过
0.1\,\mu\mathrm{F}时，触摸其引脚可能会有电击感。电容器在断电后仍能储存电荷，对大型电解储能电容（如电视机、闪光灯或电容器组）尤其如此，可能储存有致命电压。因此，在断电后切勿触摸大电容量电容器的引脚；若不确定其状态或安全操作方法，请务必寻求专业帮助。
以上仅列举了用于识别和定义电容器工作条件的部分特性。在下一节《电容器》中，我们将探讨电容器如何在极板上储存电荷，并据此计算电容值。
附录
电容的宽容度
在实际电路中，电容器的宽容度（Tolerance）直接影响电路性能。一般来说，低宽容度（例如 \pm1\%、\pm5\%）用于对电容值精度要求高的场合；高宽容度（例如 \pm10\%、\pm20\% 乃至更高）则用于对电容值精度要求不高、成本或温度特性优先的场景。
一、低宽容度电容（ \leq\pm5\%）适用场景
高精度滤波／谐振电路
示例：LC 谐振器、射频（RF）滤波器、时钟振荡器中的谐振网络
原因：谐振频率或滤波特性 f_0=\dfrac{1}{2\pi\sqrt{LC}} 对 C 的变化非常敏感，宽容度大则频率偏移明显。
模拟信号处理／采样电路
示例：ADC 前的采样电容、精密积分／差分放大器中的反馈电容
原因：电容值变化会引入增益误差、采样保持误差或相位失真，影响测量精度。
脉冲／定时电路
示例：555 定时器电路、单稳／多谐振荡器中的定时电容
原因：定时时间 T=R\,C 与 C 成正比，宽容度高会导致定时抖动或不准确。
电荷泵／移位寄存器时钟网络
示例：电荷泵锁相环（PLL）中的环路滤波电容
原因：环路带宽、稳定性对电容精度要求高，过大偏差会影响锁定时间和抖动性能。
二、高宽容度电容（\geq\pm10\%）适用场景
电源旁路／去耦
示例：数字电路电源引脚去耦电容、大功率电源滤波电容
原因：主要起降低纹波、吸收突波作用，对精确电容值要求不高，且通常需选大容量、低成本产品。
交流耦合／直流隔离
示例：音频输入／输出耦合电容、大信号交流隔离电容
原因：只需保证低频截止频率在可接受范围内，电容值微小偏差影响不大。
功率因数校正（PFC）电力电容
示例：低压或中高压无功补偿电容组
原因：补偿组容量往往以 \mathrm{kVAR} 标称，单个电容的绝对误差在整体可控范围内即可接受。
脉冲去耦／储能
示例：脉冲激光、电机驱动的储能电容
原因：主要关注耐压、纹波电流能力和 ESR／ESL，对精确电容值要求较低。
示例对比表
总结：
低宽容度（ \leq5\%）用于对电容值精度要求高、直接影响电路性能的场合；
高宽容度（ \geq10\%）适合对电容值精度要求不高、成本与其他电性能（如耐压、纹波电流）更为关键的场景。
