电容器教程总结

Capacitor Tutorial Summary

电容器由两块金属板与介质隔开组成。

正如我们将在本电容器教程中看到的那样，电容器是一种能储存电荷的能量存储器件。由于它们能够在板间储存电荷，电容器因此储存能量；理想电容器不会丢失其储存的能量。

最简单的电容器结构是用两块平行的金属导电板，通过一层绝缘材料将它们隔开。该绝缘材料称为“介质”。介质在电容器的电气特性中起着重要作用，本教程中我们可将其要点总结如下：

• 电容器由两块金属板与介质隔开组成。

• 介质可以是多种绝缘材料，例如空气、玻璃、纸、塑料等。

• 电容器能够储存电荷和能量。

• 电容值越大，电容器能够储存的电荷越多。

• 板面积越大或板间距离越小，电容器能储存的电荷越多。

• 当电容器两端电压等于电源电压时，称电容器“完全充电”。

• 电荷的符号为 Q，单位为库仑（Coulomb，简称 C）。

• 电解电容器具有极性，具有正（+）极和负（–）极。

• 电容以法拉（Farad，F）为单位，但该单位较大，通常使用微法拉（ \mu\text{F}）、纳法拉（ \text{nF}）和皮法拉（ \text{pF}）。

• 串联连接的电容器，其电容器依次连接在一条线上，称为“串联”。

• 并联连接的电容器，其各自的两端分别连到另一电容器的两端，称为“并联”。

• 并联电容器具有相同的电源电压。

• 串联电容器具有相同的电流。

• 电容性电抗 X_C 是交流电路中电容对电流的阻抗。

• 在交流电容电路中，电压相对于电流滞后 90^\circ。

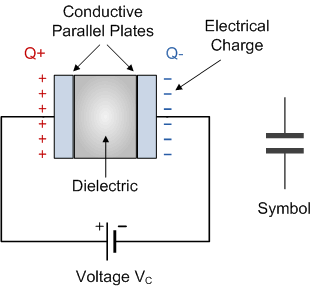

平行板电容器的基本结构和符号如下：
